Авиационные болты применяют в самолетостроении, вертолетостроении, двигателестроении, приборостроении и других отраслях, где к крепежу предъявляются повышенные требования по точности размеров, прочности, массе и стабильности соединения. На странице категории представлены изделия по ОСТ, отраслевым нормалям и другим техническим документам, включая болты с различными типами головок, посадочных частей и резьб.

Авиационные болты

Авиационный болт выбирают не только по диаметру и длине. Для ответственного соединения важны обозначение стандарта, конструкция головки, поле допуска стержня, тип резьбы, материал, покрытие, класс точности и требования к приемке. В каталоге представлены изделия, применяемые в шарнирных, силовых, корпусных и других соединениях авиационной техники.

Основные виды авиационных болтов

В категории встречаются изделия:

с шестигранной головкой;
с уменьшенной или специальной головкой;
с гладкой посадочной частью;
с частичной или полной резьбой;
для шарнирных соединений;
повышенной точности;
с различными защитными покрытиями;
с приемкой по требованиям авиационной отрасли.

Болты по ОСТ и отраслевым нормалям

Для авиационного крепежа широко применяют отраслевые стандарты и нормали, в которых задаются геометрия, допуски, материал, покрытие и требования к контролю. На странице категории представлены, в частности, болты по ОСТ 1 и изделия с обозначениями отраслевых нормалей. При подборе замены необходимо ориентироваться на полное обозначение документа и исполнения, а не на внешнее сходство крепежа.

Параметр	Что определяет	Почему важен	Что указывать
ОСТ или нормаль	Конструкцию изделия	Определяет размеры и требования	Полное обозначение документа
Диаметр	Размер стержня и резьбы	Влияет на посадку и прочность	Номинальный размер
Длина	Габарит болта	Определяет совместимость с пакетом деталей	Размер по стандарту
Поле допуска	Точность посадочной части	Важно для шарнирных и точных соединений	Значение по документации
Покрытие	Защиту поверхности	Влияет на коррозионную стойкость	Тип исполнения

Болты для шарнирных соединений

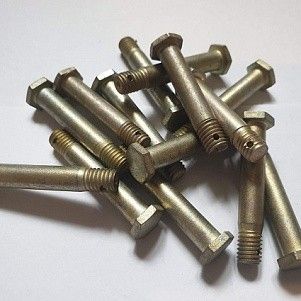

В шарнирных узлах гладкая часть стержня работает как посадочная поверхность, поэтому особенно важны точность диаметра, качество поверхности и соответствие поля допуска. Например, на сайте представлены болты 3027А по ОСТ 1 31133-80 с шестигранной головкой и посадочной частью с полем допуска F7. Подбирать аналог такого изделия только по резьбе и общей длине нельзя.

Головки авиационных болтов

Конструкция головки зависит от назначения узла и требований к массе, монтажному пространству и способу затяжки. Применяются шестигранные, уменьшенные и другие специальные исполнения. Размер под ключ, высота головки и переход к стержню задаются нормативным документом.

Резьбовая и гладкая часть

У многих авиационных болтов резьба занимает только часть длины. Нерезьбовая часть воспринимает нагрузку в отверстии и должна располагаться в зоне соединяемого пакета согласно чертежу. При неправильной длине резьбовая часть может попасть в рабочую плоскость среза, что изменит характер нагружения узла.

Материалы изготовления

Авиационный крепеж может изготавливаться из углеродистых, легированных, коррозионно-стойких и других сталей, а также специальных сплавов. Конкретный материал задается стандартом или техническими требованиями. Самовольная замена материала недопустима, если не подтверждено соответствие механических и эксплуатационных характеристик.

Характеристика	На что влияет	Что контролируют	Источник
Марка материала	Прочность и стойкость	Соответствие стандарту	ОСТ или ТУ
Термообработка	Механические свойства	Состояние материала	Технические требования
Покрытие	Коррозионную защиту	Равномерность и тип слоя	Обозначение исполнения
Точность	Посадку в отверстии	Диаметр и допуски	Чертеж или ОСТ
Приемка	Подтверждение качества	Документы и маркировку	Условия заказа

Защитные покрытия

Покрытие выбирают по нормативному документу и условиям эксплуатации. Оно защищает стальную основу от коррозии и может влиять на размеры резьбового соединения и условия монтажа. При приемке проверяют отсутствие отслаивания, заметных повреждений и участков с нарушением защитного слоя.

РТ-приемка и АТП

На странице категории указана возможность поставки авиационных болтов с РТ-приемкой и АТП. Если такая форма контроля требуется заказчику, это необходимо зафиксировать в заявке до изготовления или комплектации партии. Требования к документам, маркировке и объему контроля согласуют вместе с конкретным обозначением крепежа.

Параметры для заказа

Параметр	На что влияет	Что указывают	Источник данных
Обозначение	Точную идентификацию изделия	Нормаль, ОСТ и номер исполнения	Спецификация
Диаметр	Посадку и резьбу	Номинальный размер	Чертеж
Длина	Совместимость с соединением	Полную длину по стандарту	Спецификация
Материал	Механические свойства	Марку, если она задается отдельно	Технические требования
Покрытие	Коррозионную стойкость	Код или тип покрытия	Обозначение изделия
Приемка	Состав документов	РТ, АТП или иной вариант	Условия заказа
Количество	Объем партии	Штуки или массу	Заявка

Как читать обозначение

Полное обозначение авиационного болта может включать номер нормали или ОСТ, тип исполнения, диаметр, длину, код покрытия и дополнительные признаки. Последовательность элементов зависит от конкретного стандарта. Поэтому расшифровку выполняют по тому документу, по которому изготовлено изделие.

Для точного подбора желательно передать:

полное обозначение с чертежа или спецификации;
номер ОСТ, нормали или технических условий;
диаметр и длину;
тип головки;
требования к посадочной части;
материал и покрытие;
вид приемки;
необходимое количество.

Точность геометрии

Авиационный крепеж используется в узлах, где отклонение размеров влияет на посадку и распределение нагрузки. Контролируют диаметр стержня, резьбу, длину, размеры головки и другие параметры по документации.

Состояние резьбы

Резьбовая часть должна быть без смятых витков, забоин, загрязнений и заметных повреждений покрытия. Болт, который навинчивается с нетипичным усилием, не следует принудительно устанавливать в ответную деталь до проверки резьбы и соответствия сопряженной гайки.

Подбор гайки и шайбы

Комплектующие выбирают по тому же соединению и нормативным требованиям. Совпадение номинального диаметра резьбы недостаточно: необходимо проверить шаг, поле допуска, материал, покрытие и назначение сопряженного крепежа.

Подготовка к монтажу

Перед установкой необходимо:

сверить маркировку болта со спецификацией;
проверить диаметр и длину;
осмотреть головку и посадочную часть;
убедиться в отсутствии повреждений резьбы;
проверить состояние покрытия;
подобрать штатную гайку и шайбу;
очистить отверстия соединяемых деталей;
проверить требования к моменту затяжки.

Монтаж авиационных болтов

Болт устанавливают без ударов, способных повредить резьбу, головку или посадочную поверхность. Если соединение требует точной посадки, отверстия и гладкая часть стержня должны соответствовать установленным допускам. Применять случайный инструмент для протягивания неподходящего болта через отверстие нельзя.

Типовая последовательность:

Проверить обозначение крепежа.
Осмотреть соединяемые детали и отверстия.
Установить болт в проектное положение.
Проверить расположение гладкой и резьбовой частей.
Установить предусмотренные шайбы и гайку.
Выполнить предварительную затяжку.
Затянуть соединение по технологической документации.
Провести контроль установленного узла.

Контроль при приемке партии

При получении авиационного крепежа проверяют маркировку, количество, обозначение стандарта, состояние поверхности и комплект документов. Для партии с дополнительной приемкой сверяют наличие предусмотренной документации и соответствие заказа указанным требованиям.

При приемке контролируют:

полное обозначение изделия;
диаметр и длину;
тип головки и исполнение;
состояние резьбы;
целостность покрытия;
маркировку партии;
сопроводительные документы;
соответствие заказанному количеству.

Хранение и транспортировка

Авиационные болты перевозят и хранят так, чтобы исключить смешивание типоразмеров, повреждение резьбы и защитного покрытия. Партии с различными ОСТ, исполнениями или видами приемки рекомендуется хранить раздельно с сохранением заводской маркировки.

Типичные ошибки при подборе

Следует избегать:

подбора болта только по диаметру и длине;
замены ОСТ на другой стандарт без согласования;
игнорирования поля допуска гладкой части;
замены материала или покрытия без проверки;
использования крепежа с поврежденной резьбой;
смешивания партий с разными видами приемки;
установки резьбовой части в расчетную плоскость среза;
заказа без полного обозначения изделия.

Оформление заявки

В заявке указывают полное обозначение авиационного болта, ОСТ или нормаль, диаметр, длину, исполнение, материал и покрытие, если эти параметры задаются отдельно, а также требуемый вид приемки и количество. Для нестандартной или ответственной поставки желательно приложить спецификацию или чертеж.

Для приобретения авиационных болтов можно позвонить специалистам компании или направить по электронной почте спецификацию и технические требования. Это поможет проверить обозначение, стандарт, размеры, исполнение, покрытие и требования к приемке партии.
